ECU Manager

EcuM 是 ECU 生命周期的底层执行者，负责把 ECU 从复位入口带到 OS 和 BSW 可运行状态，并执行休眠、唤醒、下电和复位等不可逆或强时序约束操作。它解决的核心痛点不是“决定什么时候切换模式”，而是：

• 在 OS 启动前，以确定顺序初始化 MCU 驱动和基础 BSW
• 接收 BswM 已经做出的模式决策，并将其落实为睡眠、关机或复位动作

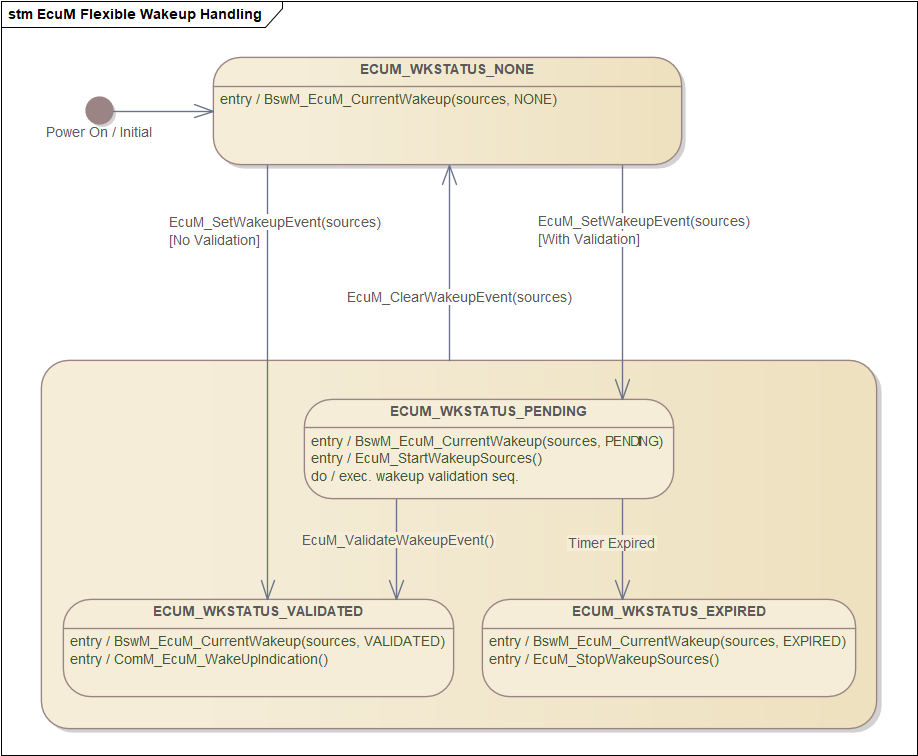

• 管理唤醒源的 Pending、Validated、Expired 状态
• 在多核系统中同步各核的 Startup、Sleep 和 Shutdown 阶段
• 通过 Callout 将电源控制、复位、低功耗和唤醒验证等硬件相关动作留给集成代码实现

Mechanism

模块边界

EcuM 负责：

• 分阶段初始化驱动和基础 BSW
• 启动 OS，并在 OS 启动后完成 Startup II
• 保存和执行 Shutdown Target
• 进入 Halt 睡眠模式
• 管理和验证唤醒事件
• 触发 ECU 下电或复位
• 多核生命周期同步

EcuM 不负责：

• 不负责业务级模式仲裁，仲裁通常由 BswM 完成
• 不负责网络关闭条件判断，通常由 BswM 结合 ComM、Nm 等状态判断
• 不直接定义芯片低功耗寄存器操作，这些动作位于 MCU 或 EcuM Callout

上下游接口契约

上游模块

• BswM
  • 根据系统模式、网络状态和应用条件选择 Shutdown Target
  • 调用 EcuM_SelectShutdownCause()、EcuM_SelectShutdownTarget()
  • 调用 EcuM_GoHalt() 进入休眠
  • 调用 EcuM_GoDown() 进入关机或复位流程
  • 契约重点：必须先选择 Target/Mode，再触发执行动作
• 唤醒源所属模块
  • 例如 CanIf、CanTrcv、LinIf、Icu 或其他硬件驱动
  • 检测到潜在唤醒后，通过 EcuM_SetWakeupEvent() 报告 Pending 事件
  • 完成真实性验证后，通过 EcuM_ValidateWakeupEvent() 报告验证成功
  • 契约重点：传入的是 32 bit 唤醒源位图，不是普通枚举值。每一位代表一个唤醒源
• OS
  • Reset Handler 或启动代码调用 EcuM_Init()
  • DefaultTask 必须调用 EcuM_StartupTwo()
  • Shutdown Hook 必须调用 EcuM_Shutdown()
  • 周期任务必须调度 EcuM_MainFunction()

下游模块

• MCU
  • 提供正常运行模式、睡眠模式和复位能力
  • EcuMSleepModeMcuModeRef 和 EcuMNormalMcuModeRef 必须指向有效的 McuModeSettingConf
  • EcuM 负责选择模式，MCU 负责真正修改芯片状态
• OS / SchM / RTE
  • EcuM 调用 StartOS() 启动 OS
  • EcuM_StartupTwo() 完成 BswM 初始化、SchM 初始化和 Rte_Start()
  • 下电流程中停止 RTE、SchM，并调用 ShutdownOS()
  • OS Shutdown Hook 再将控制权交回 EcuM_Shutdown()
• ComM
  • 若唤醒源配置了 EcuMComMChannelRef，有效网络唤醒最终需要通知对应 ComM Channel
  • 该引用为空通常表示该唤醒源不是网络唤醒源
• Det
  • 当 EcuMDevErrorDetect = true 时，EcuM 对未初始化调用、空指针、非法参数和未知唤醒源等开发错误进行上报
• 硬件集成层
  • 通过 EcuM_AL_SwitchOff()、EcuM_AL_Reset()、EcuM_EnableWakeupSources() 等 Callout 实现
  • EcuM 只规定函数名、调用时机和参数语义，硬件动作由系统集成者实现

任务模型

EcuM 的执行上下文可分为四类。

OS 启动前同步上下文

入口为 EcuM_Init()，主要完成：

• EcuM 内部变量初始化
• 可选循环复位检测
• 可选可编程中断配置
• 按顺序调用 EcuM_AL_DriverInitZero()
• 按顺序调用 EcuM_AL_DriverInitOne()
• 调用 StartOS()

这一阶段通常不具备完整 OS 调度能力，因此初始化函数不能隐式依赖尚未启动的周期任务、事件、资源或异步处理。

OS DefaultTask 上下文

OS 启动后，由用户在 DefaultTask 中调用 EcuM_StartupTwo()。该阶段完成 BswM、SchM 和 RTE 相关启动，并把运行期模式控制权交给 BswM。

周期任务上下文

EcuM_MainFunction() 由 OS 周期调度，核心职责是处理唤醒源验证：

• 检查 Pending Wakeup
• 启动唤醒源验证
• 调用集成层验证逻辑
• 更新验证计时
• 将事件归类为 Validated 或 Expired
• 停止失败唤醒源的验证

因此它不是 ECU 主状态机的唯一驱动函数，而主要是唤醒事件验证引擎。

Shutdown Hook 上下文

EcuM_GoDown() 调用 ShutdownOS() 后，OS 通过 Shutdown Hook 调用 EcuM_Shutdown()。此时：

• 正常 OS 服务已经不可假定可用
• EcuM 根据保存的 Shutdown Target 调用 EcuM_AL_SwitchOff() 或 EcuM_AL_Reset()
• Callout 原则上不应返回，或者返回后必须进入明确的故障保护路径

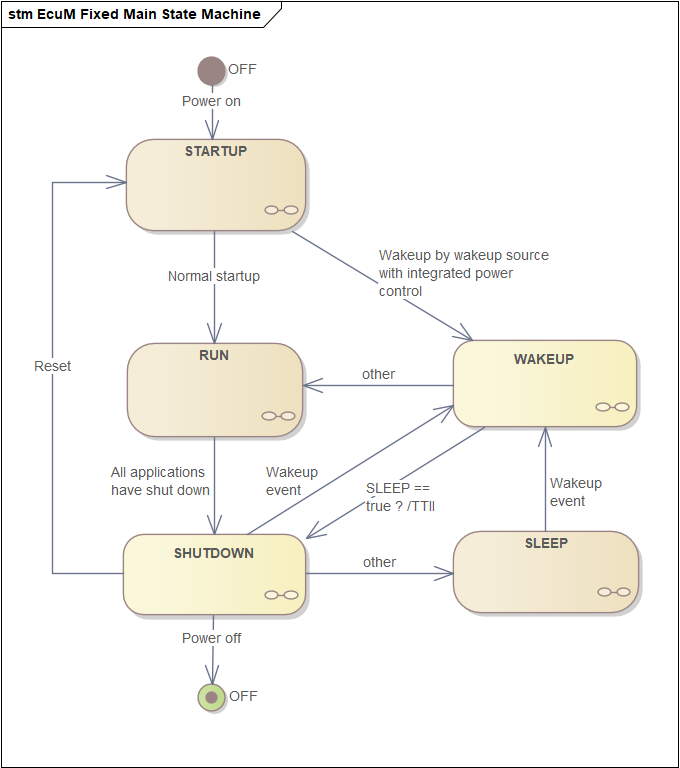

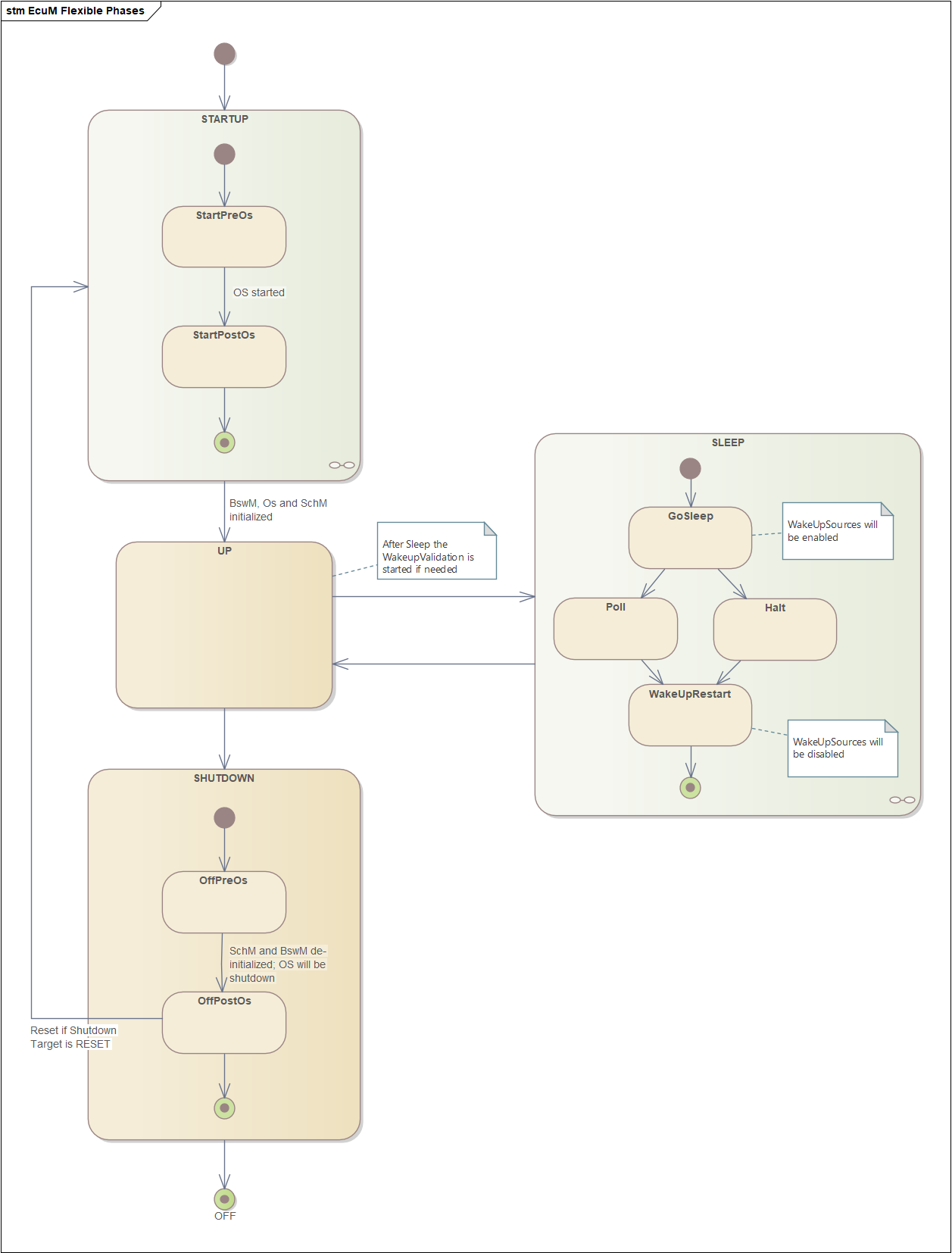

状态机

Sequence

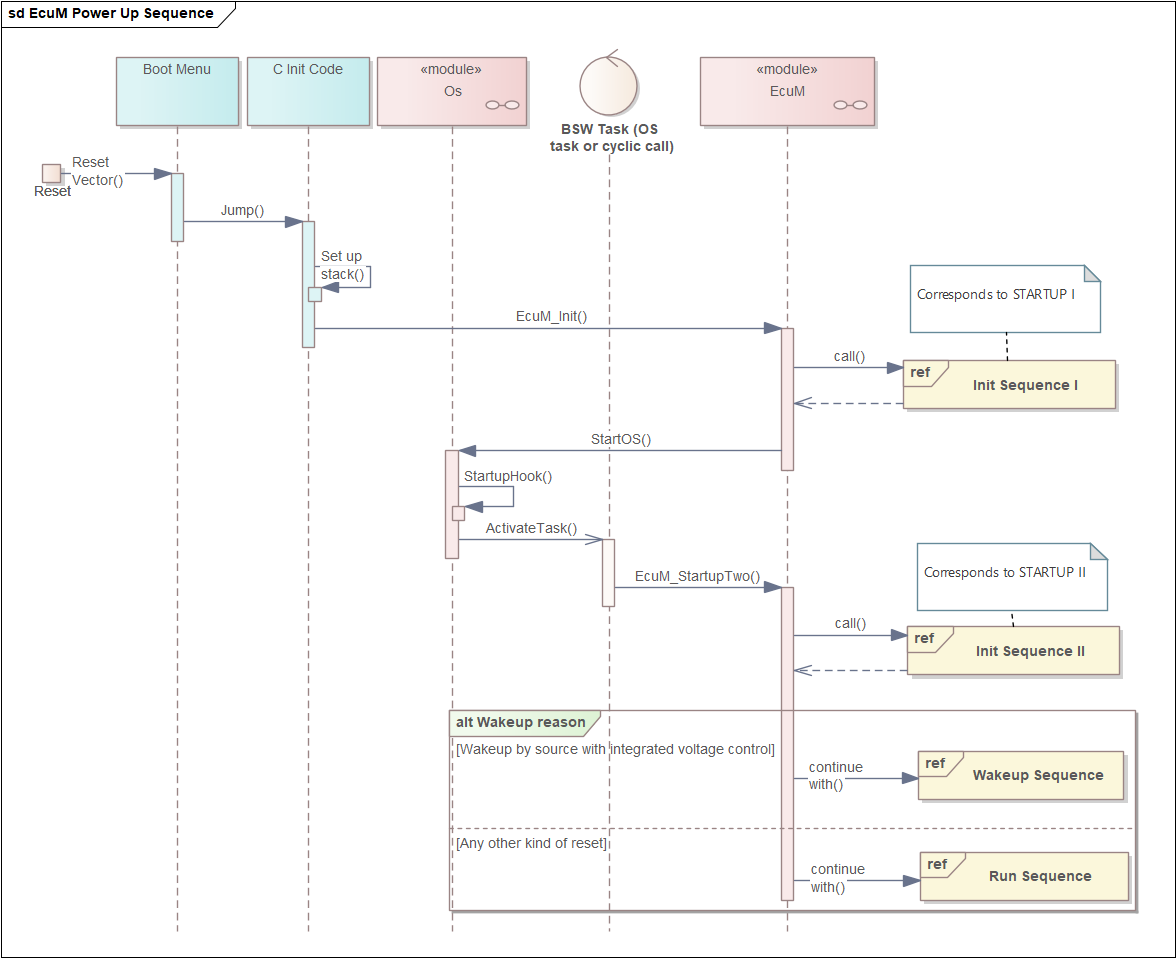

Power Up Sequence

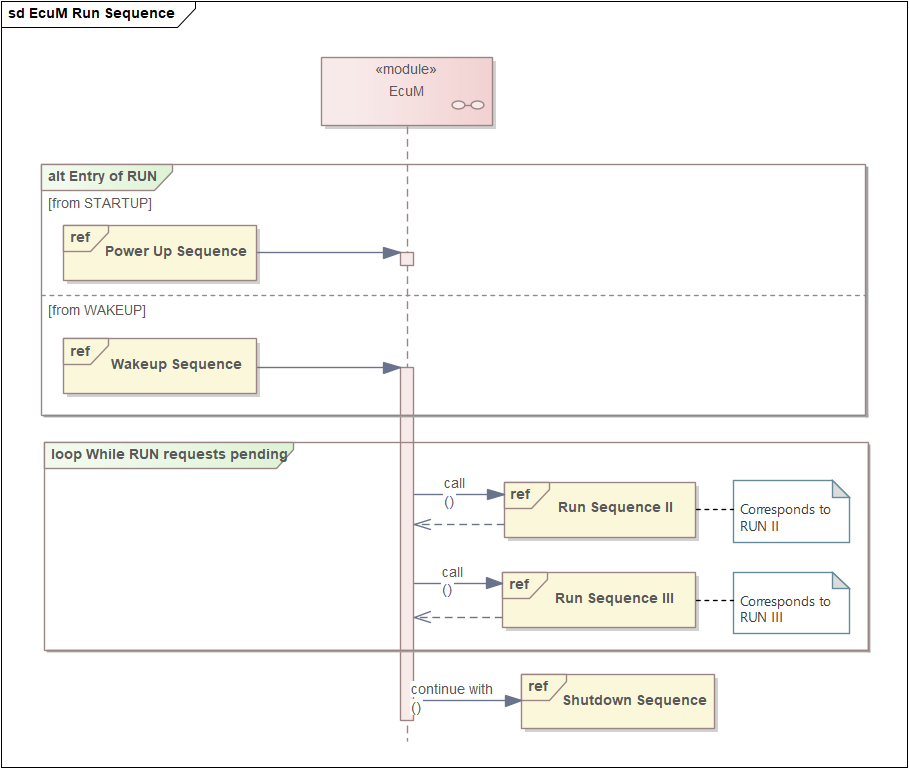

Run Sequence

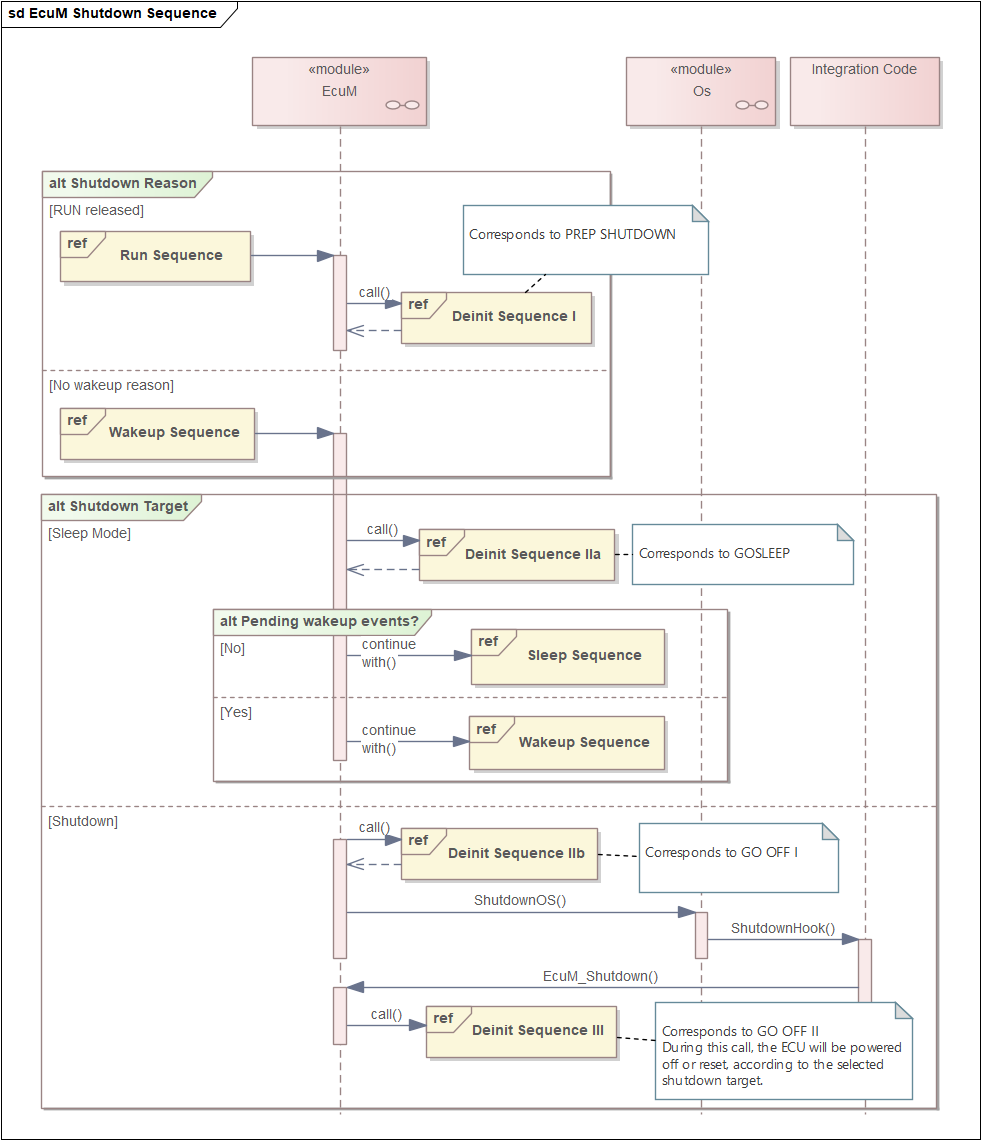

Shutdown Sequence

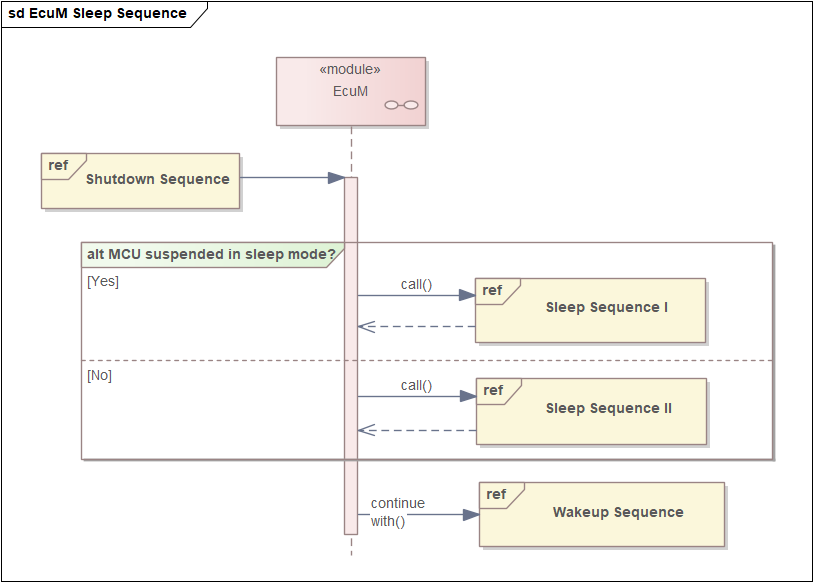

Sleep Sequence

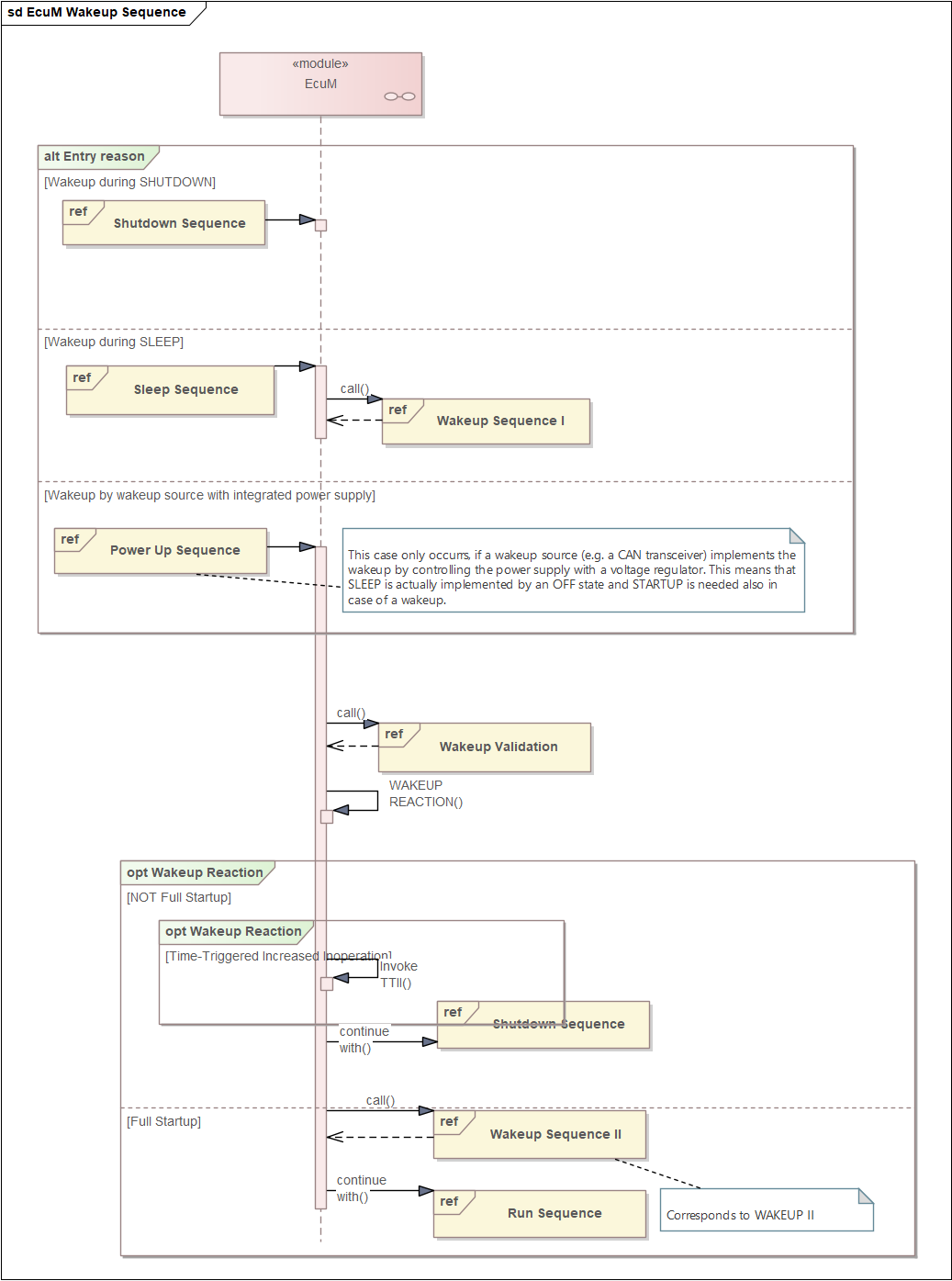

Wakeup Sequence

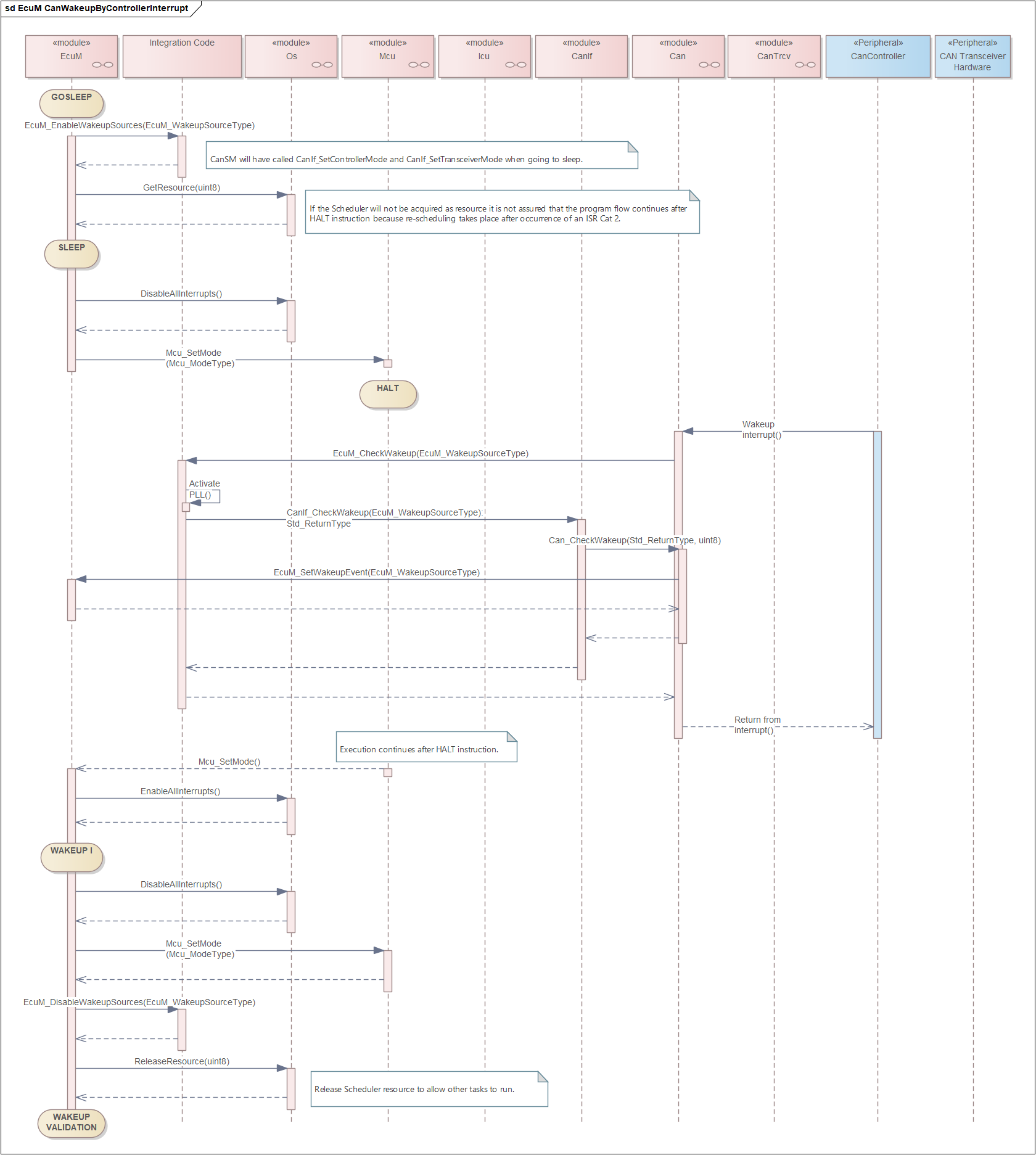

CAN Wakeup
