Basic Software Mode Manager

BswM 是 ECU 内部的“模式决策与动作编排器”：它把来自 SWC、EcuM、ComM、CanSM、Dcm、NvM 等模块的离散状态或模式请求，转换成规则判断，并按确定顺序调用其他模块的控制接口。它解决的核心痛点不是“保存状态”，而是：

避免各 BSW 模块互相直接耦合形成网状依赖
把启动、休眠、通信控制、诊断抑制、NvM 存取等系统级策略集中配置
将“状态输入 → 条件判断 → 动作序列”固化为可生成、可审查的规则网络

因此，BswM 本质上更接近一个配置驱动的规则引擎和同步动作调度器，而不是拥有固定状态集合的传统有限状态机。

Mechanism

输入侧接口契约

BswM 把所有外部输入统一抽象为 BswMModeRequestPort。输入可能是“请求”，也可能只是“当前状态指示”，但进入规则引擎后处理方式相同。

上游模块	典型输入接口	BswM 保存的信息	关键契约
CanSM	`BswM_CanSM_CurrentState()`	某 CAN Channel 当前模式，如 BUS-OFF	`NetworkHandle` 必须与 `BswMCanSMChannelRef` 映射一致
ComM	`BswM_ComM_CurrentMode()`	Channel 的 NO/SILENT/FULL COM 状态	通道引用必须与 `ComMChannel` 一致
EcuM	`BswM_EcuM_CurrentState()`、`BswM_EcuM_CurrentWakeup()`	ECU 状态及唤醒源状态	必须在 BswM 初始化后调用
Dcm	`BswM_Dcm_CommunicationMode_CurrentState()`	UDS 0x28 导出的通信控制模式	BswM 只负责执行通信控制，诊断合法性仍由 Dcm 判断
NvM	`BswM_NvM_CurrentJobMode()`、`BswM_NvM_CurrentBlockMode()`	多块作业或单块作业结果	这是异步 NvM 作业的完成状态输入，不是实际数据传输
LinSM/LinTp	`BswM_LinSM_CurrentState()`、`BswM_LinTp_RequestMode()`	LIN 状态或诊断调度表需求	Channel 与 Schedule 引用必须一致
Sd	Client/EventGroup/EventHandler 状态通知接口	SOME/IP-SD 服务和事件组状态	HandleId 必须匹配 Sd 配置
SWC/RTE	`Rte_Read`、`Rte_Mode` 或通用请求	应用模式输入	依赖 RTE 端口和数据类型映射
非标准请求方	`BswM_RequestMode()`	`requesting_user` 对应的自定义模式	请求者 ID 必须匹配 `BswMModeRequesterId`

上游接口多为同步、可重入的状态通知函数，但“接口同步”不代表系统级动作立即完成
对 Deferred 请求，接口通常只更新 BswM 内部镜像，真正仲裁在下一次 BswM_MainFunction() 中发生
对 Immediate 请求，调用栈可能直接进入规则仲裁和 ActionList，因而接口最坏执行时间取决于整个动作链

输出侧接口契约

BswM 不直接操作总线控制器或 NVRAM 硬件，而是通过 Action 调用其他 BSW 模块的高层接口：

下游模块	典型动作/API	BswM 的责任边界
Com	`Com_IpduGroupControl()`、`Com_ReceptionDMControl()`	组织 I-PDU Group Vector，控制应用报文和 Deadline Monitoring
ComM	`ComM_CommunicationAllowed()`、`ComM_RequestComMode()`	允许通信或请求用户通信模式
Nm	`Nm_EnableCommunication()`、`Nm_DisableCommunication()`	控制 NM 报文通信
EcuM	`EcuM_SelectShutdownTarget()`、`EcuM_GoDown()`、`EcuM_GoHalt()`/`GoPoll()`	选择并触发关机、复位或睡眠流程
NvM	常通过 `BswMUserCallout` 调用 `NvM_ReadAll()`、`NvM_WriteAll()`	只发起异步作业，完成结果由 NvM 再通知回来
LinSM	`LinSM_ScheduleRequest()`	请求切换 LIN Schedule
Sd	`Sd_ClientServiceSetState()`、`Sd_ServerServiceSetState()` 等	控制服务实例或 EventGroup 状态
RTE/SWC	`Rte_Switch_<...>()`	向应用发布模式变化
用户代码	`BswMUserCalloutFunction`	扩展标准动作，但返回值在该实现中被忽略
边界原则：BswM 负责“决定调用什么、以什么顺序调用”，不负责保证被调模块最终成功。

内部数据组织

BswM 的配置关系可以抽象为六层：

Mode Request Port
- 保存某个外部请求源的最新状态
- 决定采用 Immediate 还是 Deferred 仲裁
Mode Condition
- 将一个请求源与目标值比较
- NeuSAR 主要支持 BSWM_EQUALS 和 BSWM_EQUALS_NOT
Logical Expression
- 用 AND、OR、XOR、NAND 组合多个条件或子表达式
- 手册明确指出表达式内部的计算顺序未定义，因此不应依赖 C 语言式短路或求值顺序
Rule
- 引用一个逻辑表达式
- 根据 True/False 选择对应 ActionList
- 保存上次仲裁结果，用于判断是否发生边沿变化
ActionList
- 定义有序动作序列
- BSWM_CONDITION：每次规则评估都执行
- BSWM_TRIGGER：仅规则结果变化时执行
Action
- 调用标准 BSW API、RTE Switch、用户 Callout，或者引用另一条 Rule

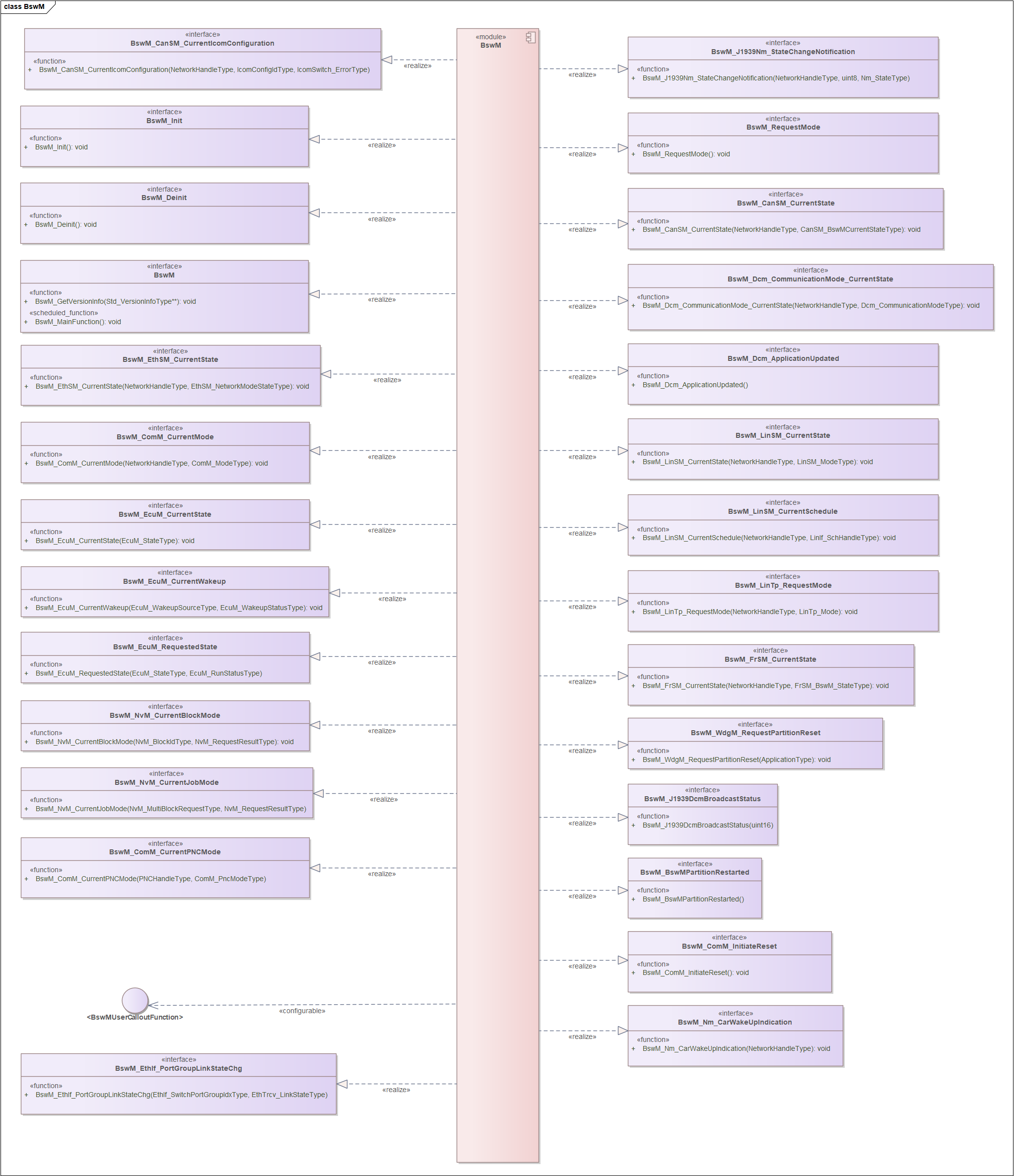

Interfaces

Immediate 与 Deferred 任务模型

Immediate 在请求方的当前调用上下文中完成“状态更新、规则仲裁和动作执行”。Deferred 的输入 API 仅更新状态镜像，规则仲裁和动作执行延迟到下一次 BswM_MainFunction()。

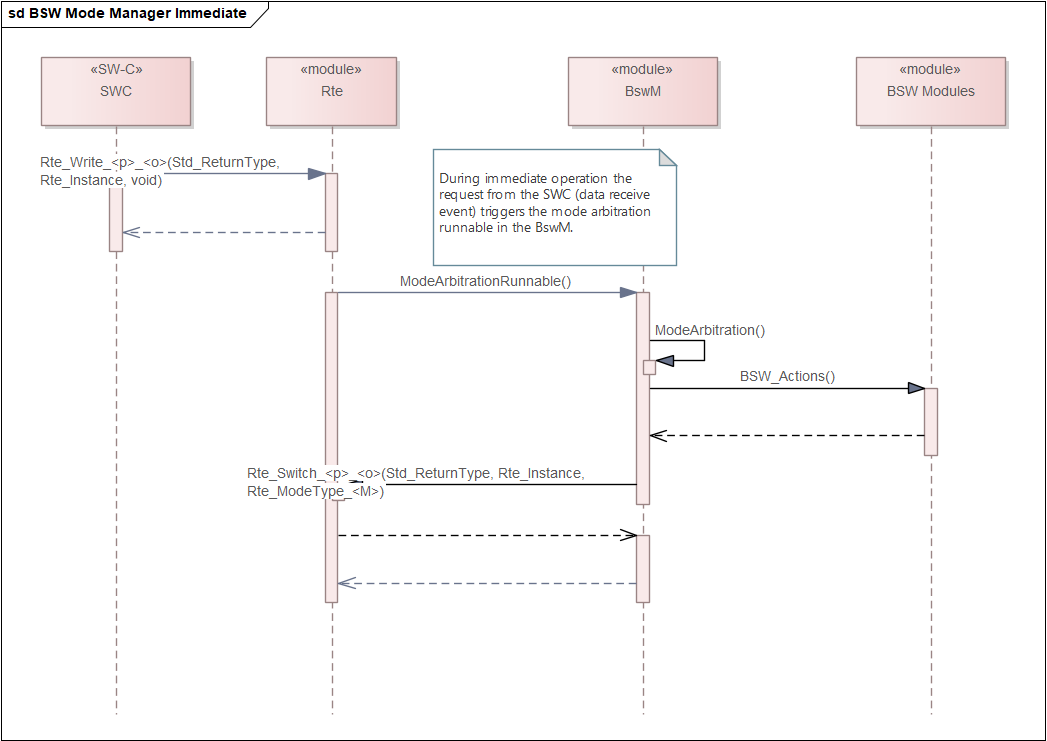

Immediate

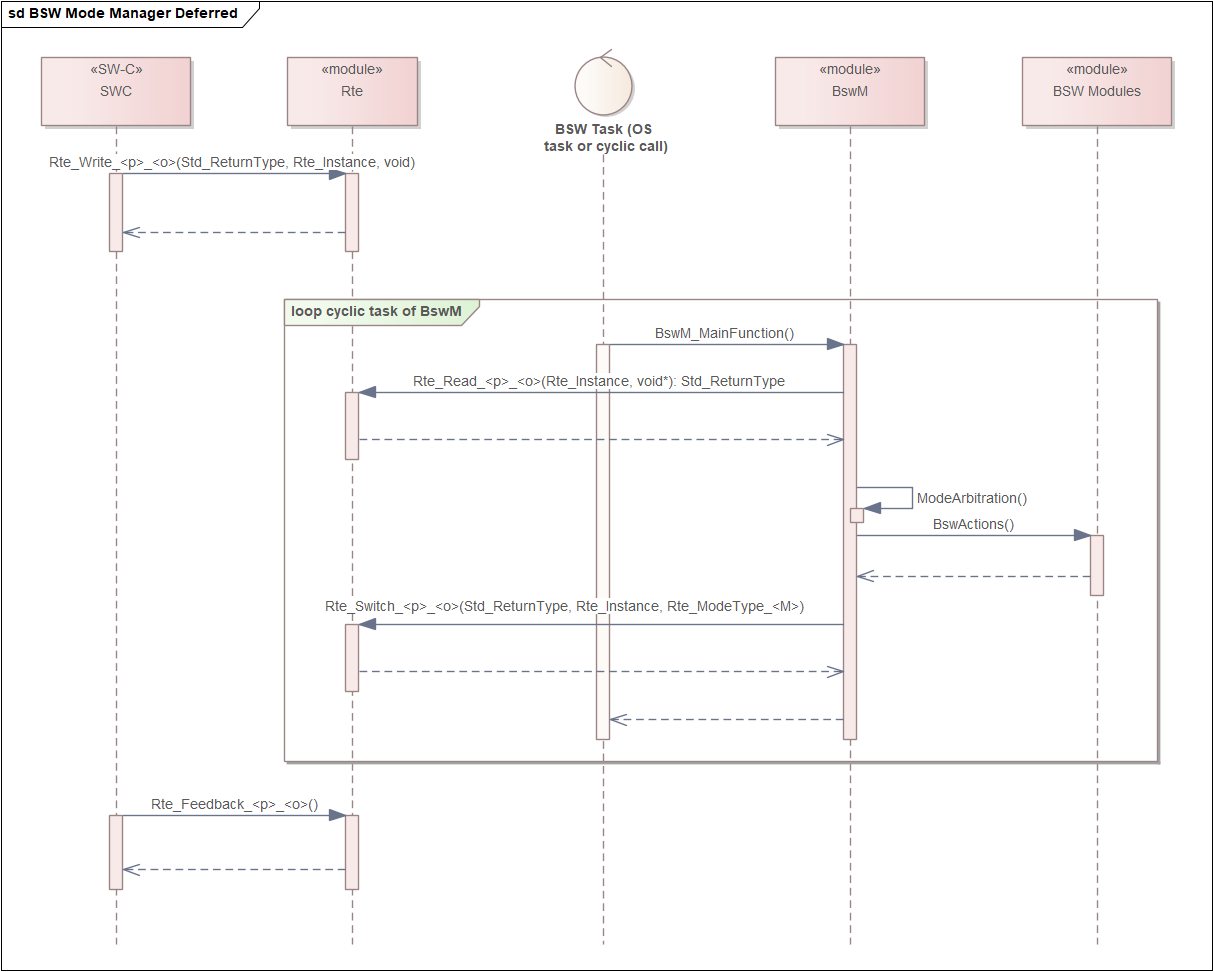

Deferred

Sequence

启动初始化与 NvM ReadAll

sequenceDiagram
    autonumber
    participant EcuM
    participant OS
    participant BswM
    participant NvM
    participant MemIf
    participant RTE

    EcuM->>OS: StartOS()
    OS-->>EcuM: OS/SchM ready
    EcuM->>BswM: BswM_Init(NULL_PTR)

    BswM->>BswM: 初始化请求源状态
    BswM->>BswM: 初始化 Rule Previous Result
    BswM->>BswM: 执行 Init Arbitration

    alt 启动规则命中
        BswM->>NvM: NvM_ReadAll()
        Note over NvM: 异步请求，仅启动多块读取
        NvM->>MemIf: 逐块读取 NV 数据
        MemIf-->>NvM: 作业完成
        NvM->>BswM: BswM_NvM_CurrentJobMode(READ_ALL, result)
        BswM->>BswM: 保存 ReadAll 结果

        alt Deferred
            OS->>BswM: BswM_MainFunction()
        end

        BswM->>BswM: 仲裁 ReadAll 完成规则
        BswM->>RTE: Rte_Switch(...RUN...)
    end

架构关注点：

NvM_ReadAll() 返回不代表 RAM Block 已经可用
必须以 BswM_NvM_CurrentJobMode(NVM_READ_ALL, NVM_REQ_OK) 或项目定义的可接受结果作为启动阶段放行条件
若规则仅接受 NVM_REQ_OK，则 NVM_REQ_RESTORED_FROM_ROM 是否允许进入 RUN 必须由项目策略明确
如果 ReadAll 失败后没有 FalseActionList 或故障降级路径，系统可能永远停留在初始化状态

Deferred 通信状态仲裁

sequenceDiagram
    autonumber
    participant CanSM
    participant BswM
    participant OS
    participant Com
    participant ComM
    participant RTE

    CanSM->>BswM: BswM_CanSM_CurrentState(CH0, FULL_COM)
    activate BswM
    BswM->>BswM: 校验初始化状态、Channel 和 Mode
    BswM->>BswM: 更新 CH0 状态镜像
    BswM-->>CanSM: return
    deactivate BswM

    Note over BswM: 请求源配置为 BSWM_DEFERRED

    OS->>BswM: BswM_MainFunction()
    activate BswM
    BswM->>BswM: 计算 ModeCondition
    BswM->>BswM: 计算 LogicalExpression
    BswM->>BswM: 更新 Rule Result

    alt Rule 由 False 变为 True
        BswM->>Com: Com_IpduGroupControl(enable vector, false)
        BswM->>ComM: ComM_CommunicationAllowed(CH0, TRUE)
        BswM->>RTE: Rte_Switch(...COMM_ACTIVE...)
    else Rule 保持 True 且 ActionList 为 TRIGGER
        Note over BswM: 不重复执行
    end
    deactivate BswM

UDS 0x28 通信控制

sequenceDiagram
    autonumber
    participant Tester
    participant Dcm
    participant BswM
    participant Com
    participant Nm

    Tester->>Dcm: UDS 0x28 CommunicationControl
    Dcm->>Dcm: 校验 Session/Security/SubFunction

    alt 请求合法
        Dcm->>BswM: BswM_Dcm_CommunicationMode_CurrentState(Channel, Mode)
        BswM->>BswM: 更新 Dcm Mode Request

        alt Deferred
            Note over BswM: 等待 BswM_MainFunction
        end

        BswM->>BswM: 仲裁诊断通信规则

        alt 禁止 Normal Communication
            BswM->>Com: Com_IpduGroupControl(disable Normal I-PDU groups)
            BswM->>Nm: Nm_DisableCommunication(Channel)
        else 恢复通信
            BswM->>Nm: Nm_EnableCommunication(Channel)
            BswM->>Com: Com_IpduGroupControl(enable Normal I-PDU groups)
        end

        Dcm-->>Tester: Positive Response
    else 请求非法
        Dcm-->>Tester: Negative Response
    end

禁用通信时通常应考虑：

停止应用报文
再禁止 NM 通信

恢复时可考虑：

恢复 NM
再恢复应用 I-PDU Group

但具体顺序取决于网络管理和诊断响应要求。BswM 不会自动推导安全顺序，ActionList 的配置顺序就是实际调用顺序。

下电 WriteAll 与失败处理

sequenceDiagram
    autonumber
    participant EcuM
    participant BswM
    participant NvM
    participant OS

    EcuM->>BswM: CurrentState(SHUTDOWN)
    BswM->>BswM: 仲裁 Shutdown Rule
    BswM->>NvM: NvM_WriteAll()
    Note over NvM: 异步写入

    loop NvM 周期处理
        OS->>NvM: NvM_MainFunction()
    end

    NvM->>BswM: BswM_NvM_CurrentJobMode(WRITE_ALL, result)

    alt result == NVM_REQ_OK
        BswM->>EcuM: EcuM_GoDown(UserId)
    else result == NOT_OK 或其他失败
        BswM->>BswM: 执行失败/降级规则
        Note over BswM,EcuM: NeuSAR BswM 不提供自动重试或超时机制
    end

BswM 只看见 NvM 报告的状态，不会自动实现：

WriteAll 超时
自动重试次数
失败后强制下电
失败上报 Dem
关键块与非关键块差异化处理

这些需要通过 BswM Timer、OS Alarm、用户 Callout 或专门的 Shutdown Manager 设计。

Configuration

BswMRequestProcessing

取值：

BSWM_IMMEDIATE
BSWM_DEFERRED

联动约束：

Immediate 将整个 ActionList 的 WCET 加到请求方调用上下文
Deferred 的最大仲裁延迟由 BswMMainFunctionPeriod 和 OS Task 抖动决定
高频状态输入通常更适合 Deferred，因为多个变化可能在主函数前合并为最新状态
Immediate 规则中的 Action 不应触发不可控的阻塞操作，也应避免经其他模块回调再次进入 BswM 形成环路

BswMMainFunctionPeriod

该值必须与调用 BswM_MainFunction() 的 OS Task 实际周期一致。

联动约束：

决定 Deferred 请求的响应上界
决定 BswM Timer 的时间基准和误差
决定周期性 ActionList 的执行频率
影响主函数单周期 CPU 峰值
实际 Task 周期与配置值不一致时，Timer 会快走或慢走

BswMActionListExecution

取值：

BSWM_CONDITION
BSWM_TRIGGER

联动约束：

CONDITION 要求列表中所有动作可重复执行，或下游 API 明确支持重复请求
TRIGGER 与 BswMRuleInitState 联合决定第一次仲裁是否执行
对 NvM ReadAll/WriteAll、EcuM GoDown、一次性 RTE Start 等动作，应特别警惕 CONDITION 导致周期重复调用

推荐经验：

动作类型	推荐策略
设置型、幂等型动作	可考虑 `CONDITION`
启动作业、切换状态、一次性通知	优先 `TRIGGER`
明确要求持续刷新	`CONDITION`，但必须核算周期调用成本
